原本的備份都是在Google Drive，內容都是home picture與home video，這兩三年來因為免費空間已經不購安放我的資料，所以就花一年TWD$900元買200GB的google drive空間來備份，其實也是相安無事。

孩子漸漸長大，也有了自己的手機，他們現在也需要備份他們自己手機與電腦中的資料，在一次閒聊得知我孩子們她們有購買apple的icloud的空間作為iphone與mce的資料備份。

我自己也花了錢買google drive空間備份與儲存資料，孩子也買了apple的icloud來備份他們的資料，那我為何不搞一台NAS server來存放資料?

這主機是要放在自己家裡的，由於龜毛的個性使然，我竟然也去抓了4顆硬碟與整台I3主機的耗電量為43W，計算後每年的電費大約落在台幣1000元上下，這跟我租用200GB及孩子租用的icloud價格來說我只要弄一台NAS Server用個幾年就回本了不是嗎?

安排起來

透過google大神的搜尋找到了一個blog的文章 教你用舊電腦 0成本打造Synology 黑群暉7.0 NAS，99%的X86電腦通用 ，看了文章的日期，還滿近的，所以就在公司開了lab跟著他一起做了。

硬體 –>MB:Asus P755M，RAM:DDR3 10GB，HDD:500GB SATA*4，不要用的usb隨身碟一支(大約4GB足矣)

軟體1–> 下載好 Rufus軟體 等等要燒錄前導程序

軟體2–> 至ARPL-i18n的Github中下載黑群暉的前導映像檔 <–該作者已經關閉了黑群暉前導的研發專案

各位可以參考 RR 與 內地mirror i18n 專案博主 wjz304 <—個人不愛wjz304，因為誰知道他反向工程後會不會埋有後門?，最近大神發現 arc 也是一個不錯的選擇! 這邊所寫到的前導們，我都開lab反覆試刷過，在lab上我可以很自豪的說我刷了不下100次吧!(笑死)，最終我自己用的版本是arpl及RR這兩個作者的版本，不是崇洋媚外，就比較相信國外的開源開發者，至少他們不會有新機的埋一些後門(這是我個人的想法)。

*****************************************************************************************************

接著就上lab直接刷了，下面有 set by set的教程，有興趣的可以仔細看下去

將前導程序映像檔img使用Rufus軟體燒錄至隨身碟中，再將在將隨身碟至於電腦上，並設定bios由usb開機

開機前請將網路線安裝妥當以便前導可以抓到IP(by DHCP)

*****************************************************************************************************

首次開機完成的畫面，開機完成，有兩個方式可以設定前導，在本機consol上輸入menu.sh(這時本機的鍵盤滑鼠室會可以作用動作的)或是在另外一台電腦上以瀏覽器輸入 http://192.168.20.106:7681造訪設定頁面，下面是進入設定的主畫面

如果你看不懂英文，可以選擇語言

*****************************************************************************************************

選擇語言

*****************************************************************************************************

zh_TW是繁體中文

*****************************************************************************************************

變成中文了

*****************************************************************************************************

選擇型號，這次演示我們選擇 DS920+的型號

型號 選擇DS920+

*****************************************************************************************************

選擇 DSM的版本

*****************************************************************************************************

一定是選最新的7.2版本

*****************************************************************************************************

pat檔案資料通常我們不需要去改它，默認就好，按enter

*****************************************************************************************************

接著選擇”增益集功能表”，這在補釘一些原本在linux核心中抓不到x86系統軟件硬件的問題

*****************************************************************************************************

選擇”加入增益集” ，增益集就是台灣話的”補丁”，至於要加入什麼增益集(補丁)請見下圖

請把紅色框起來的都加上去

*****************************************************************************************************

選定好的增益集我們要確定有沒有被正確加入，請選擇”顯示所有可用增益集”

*****************************************************************************************************

剛剛選取有加入成功的將會以”淺藍色”顯示，沒有加入的將以”黑色”顯示， 確定都選好補丁了

*****************************************************************************************************

退到最外層，選擇”編譯開機檔”

選擇”編譯開機檔” <–所有的選項都選完之後，一定要執行”編譯”，編譯開機檔是一定要的，有linux底子的看官們都知道程序需要編譯才會有用，咱黑群暉的前導也是一樣需要編譯的，就選擇”確定”開始編譯吧!

下面這個圖片是編譯的畫面

*****************************************************************************************************

編譯完成後，畫面會在跳回引導的主畫面，光棒指標並停留於”開機”上，請按下Enter讓系統開機。

這邊系統不會重新開機(意指x86重新開機)，他所寫的開機就是黑群暉開機，開機後他會跑一個倒數(岔斷進入SSH)這個倒數期間你可以ping到主機IP，讀秒讀完後系統將會進入DSM開機，這時候你將會有20秒至2分鐘ping不到這台主機，經多次的反覆刷黑群暉，最長我等待過12小時(就是放過夜)也是ping不到沒回應，死機。

其實到這個步驟也不是前導會令x86整個系統重開，其實它只是前導已經完成編譯，然後真正的在做DSM開機，注意上面這張圖，它有寫道要我們在局網中的其他電腦使用瀏覽器造訪 http://192.168.20.106:5000，對!咱就照做，用局網中的另外一台PC的瀏覽器造訪上面這個網址，只要DSM系統有正常開起來那你就可以造訪剛剛的網址(會有反應)，反之如果沒有開起來您可以在等待個五分鐘或是10分鐘，倘若都沒有開起來或是連ping都ping不到那就要另尋它法處理。

*****************************************************************************************************

這邊我有ping到黑群NAS主機了就照上面圖片所示造訪 http://192.168.20.106:5000 就會得到下面的畫面

因為這邊演示的是我的lab，這lab之前是刷SA6400的黑群，現在又刷回DS920+所以畫面才會是這樣，由SA6400搬移到DS920+，各位不用太過訝異，新建(刷)的畫面跟這差不多，我就不回刷了，直接繼續寫下去

點移轉

*****************************************************************************************************

看是要保留之前的設定或是清空再來次，這邊要演示給各位看我就點選重置囉

*****************************************************************************************************

點選下一步!!

*****************************************************************************************************

DSM的作業系統打包檔是.pat格式，請讓系統自動下載就可以了!不需要我們手動去下載，除非自動下載有問題。

*****************************************************************************************************

請靜待讓DSM安裝完成。

*****************************************************************************************************

DSM安裝完成後畫面會像下面這樣倒數10分鐘，用意在於請等待10分鐘，DSM會讓x86系統整個重新開機。

讓網頁這邊持續倒數著

*****************************************************************************************************

我們轉過頭來看console這端，console這端你會發現到你的 黑群暉x86機器重開機了，當然您剛剛在bios中設定的讓usb隨身碟作為第一個啟動媒體是沒有變的，這時系統將會由隨身碟中你編譯好的導引讓DSM開機

DSM開機完成後你會看到上面這張照片，你一樣必須由另外一台PC造訪 http://192.168.20.106:5000

*****************************************************************************************************

造訪後，你會看到第一次啟動它還在製作環境，請耐心等候

*****************************************************************************************************

*****************************************************************************************************

讓我們開始設定你的黑群暉吧!

你這台NAS要叫做什麼名字?全英文可以大小寫不能有空格，類似於windows netbios一樣，再輸入管理員帳號與密碼建議密碼強度要夠，在DSM系統裡面admin這帳號有被建立但預設被停用。

最後你要不要讓這台黑群暉可以在網路上被Synology Assistant軟體搜尋到嗎?我個人通常這個不打開(就是沒打勾)

*****************************************************************************************************

既然都是黑群暉了，我們就選擇當有DSM或是套件更新的時候讓我們管理者管理員自行安裝，因為很多時候黑群暉在群暉官方有釋出DSM更新或是軟體更新不一定可以正常用在咱黑群上，嚴重的話可能會致使黑群失聯，必須要謹慎!

因為是黑群所以選”略過”

*****************************************************************************************************

一樣，不打勾，送出

看你需要什麼，自己選著安裝。

我自己是有安裝Drive Server這個軟體，因為我需要用到電腦與手機的sync備份，至於怎樣設定使用這邊就不贅述，請大家自己去google。

*****************************************************************************************************

一樣，自己看著辦!

*****************************************************************************************************

放棄

*****************************************************************************************************

準備建立你的儲存池了

*****************************************************************************************************

這邊必須要好好說明一下，經前輩指導，不建議使用SHR資料格式，這SHR資料格式是synology自己創設的，當你RAID有問題，資料基底又是SHR的話救援就會有相當的難度!所以前輩建議，RAID做就要做以linux看得懂的exfat格式才好!我有四顆500GB硬碟就做ext4的RAID5

*****************************************************************************************************

所以就做上ext4的Raid5

寫到這邊也算是第一段落!在lab上跑黑群暉看看穩不穩定!

也設定好了DNS與port，讓暴露在internet上的NAS不那麼容易被try到! 至於port我設定多少這不好說!

如何測試穩不穩定? 我剛好適逢菲律賓出差去，所以我在NB上與手機上都安裝了Synology的Drive這個同步的程式(類似同google drive在PC端與手機端的程序一樣)從台灣丟資料與從菲律賓跨國丟資料到台灣，手機自動備份相簿，都沒有miss檔案，支持差異性備份!

*****************************************************************************************************

LAB走完了，接著就是家裡直接實機上線了

翻出家裡閒置不用的電腦，ASUS P8H61 + i3 2120 + RAM 8GB 來刷黑群暉

*****************************************************************************************************

清過評估，花私房錢買了2顆WD的2TB硬碟+2顆Seagate的2TB硬碟，一共四顆，做ext4的RAID5

*****************************************************************************************************

把PC放在家裡電視的後面，讓電視檔著，然後把PC的D-SUB輸出接在電視的D-SUB in put port，讓電視可以輸出電腦的畫面，開刷!

刷的過程就不重覆再說了，該刷的該補的都弄上去，就照著lab的流程再走一次!

局網內已經可以造訪，接著就是設定中華電信小烏龜透通port，還有DNS的指定

測試OK沒問題!在地球內都可以造訪!

接著開出家中孩子的帳號，讓他們也可以局網及外網都可以存去這台NAS

之後我將 google drive 200GB的每年購買訂單停掉了，也請我孩子把手機與mac中的資料轉備份到這台NAS中，他的icloud space的空間購買也可以去退掉了!

這台NAS啟用於2023年10月底。

*********************以下是2024年6月中更新************************

由於孩子的資料量過於龐大，沒問不知道，一問之後嚇一跳! 孩子有在拍視頻，有一些素材，目前他安裝在他自己電腦裡面的硬碟有1TB+1TB+2TB+1TB+512GB=5.5TB左右的素材與檔案，這跟我2*4-2=6TB的NAS空間(我自己用掉1.5TB所以還剩4TB可以用，根本不足以讓我孩子將他的資料都丟進來NAS裡面，於是乎有了擴充NAS的想法!

直觀的想法是在網路上搜尋一些資料，知道可以加裝SATA擴充卡，讓原本 ASUS P8H61的4CH SATA擴增大於4，於是乎我直觀的買了網路上介紹的PCI-E介面SATA*6的擴充卡花了台幣$800元左右，誰知這才是惡夢的開始!

單純的以為ASM 1061晶片的 SATA擴充卡就可以輕易的讓黑群暉抓到，上線! 錯了!! 大錯特錯!

如何證明我的想法是錯的?當然也是經過反覆的LAB測試囉~在lab上換了不同的導引，不同的NAS機型，也是刷了大概有50次吧!，在導引的程序中，他有一個選項是可以看到現在抓到的硬碟機

在導引中(上面這張圖)可以明顯看到ASMedia ASM1062有抓到06 07這兩個CH的HDD，在導引中都有抓到，但是上了DSM之後就沒法抓到，DSM也無法開機，最終因為測不出所以然來而且已經身心俱疲所以暫時放棄，關lab前先將這片sata擴充卡拿來跑windows base的OS看看(消除心中最後一個疑慮)，同樣的硬體我換上windows base的 windows11來跑，在裝置管理員中可以明確的抓到這片PCI-E的SATA擴充卡，卡上我安裝好6顆SATA500GB硬碟(WD與 seagate廠牌交錯)也都可以正確無誤的抓到!這證明ASM1061晶片的SATA擴充卡在windows base的OS上是可以正常正確運作的!

一直以來，去年我在開lab的時候我就推坑一個版上的大神一起下溪潦溪，期間與大神相互研究刷來刷去，大神也刷出了好多台機子供私人或是公事上使用!

後來經過大神提點直接上RR的SA6400來TRY看看!，疑……… 似乎可以耶~但奇怪SATA擴充卡上6CH的槽位怎麼接怎麼換就只能抓到2顆硬碟，同樣回到windows base測試~一開WTF見鬼了，6CH的SATA擴充卡只剩下2CH可用! 也就是說我在 wiindows base OS上安裝的PCI-E SATA*6的這片擴充卡，也安裝上了6顆SATA 500GB的硬碟機，但windows base就是只有抓到CH 2 + 3 這兩個channel的硬碟 ，0145這四顆就這樣看的到吃不到(沒抓到)估計應該是ASM1061chip的chennel燒掉或是阿達了吧!

我自己下的結論就是，除了x86主機板上原生的sata之外你外接擴充的SATA卡都有可能造成不相容!

在黑群的導引包裝中也許沒有包到SATA外接卡的驅動程序，咱自己也沒能力去修改導引中他包的程序，所以導致加裝的SATA擴充卡讓DSM抓不到，導致DSM不開機(也ping不到)死機，當上了SA6400這台機器後，的確(可能是kernel中有包到驅動)可以抓到外接的SATA擴充卡與硬碟，但是因為外接的SATA擴充卡他穩定度不是很好(可能我比較衰，正常使用下，六壞二)咱又是用在NAS上面的，求的就是一個穩定，如果不穩定，機器丟著使用三天兩頭就要重做RAID修復這不是搞死人嘛!

所以我又花了私房錢，買了一片原生onboard SATA*8的主機板 ASUS P8Z68-V PRO CG8565 1155腳位主機板，配合我原有的P8H61上的 I3 2120 與記憶體可以移植到這片主機板上，不用多話CPU與記憶體的錢，這片主機板中古的費用是$700

既然是中古的，拿到手之後就要測試，不然怎麼刷黑群暉啊~

*****************************************************************************************************

主機板內建(原生)八個sata port

*****************************************************************************************************

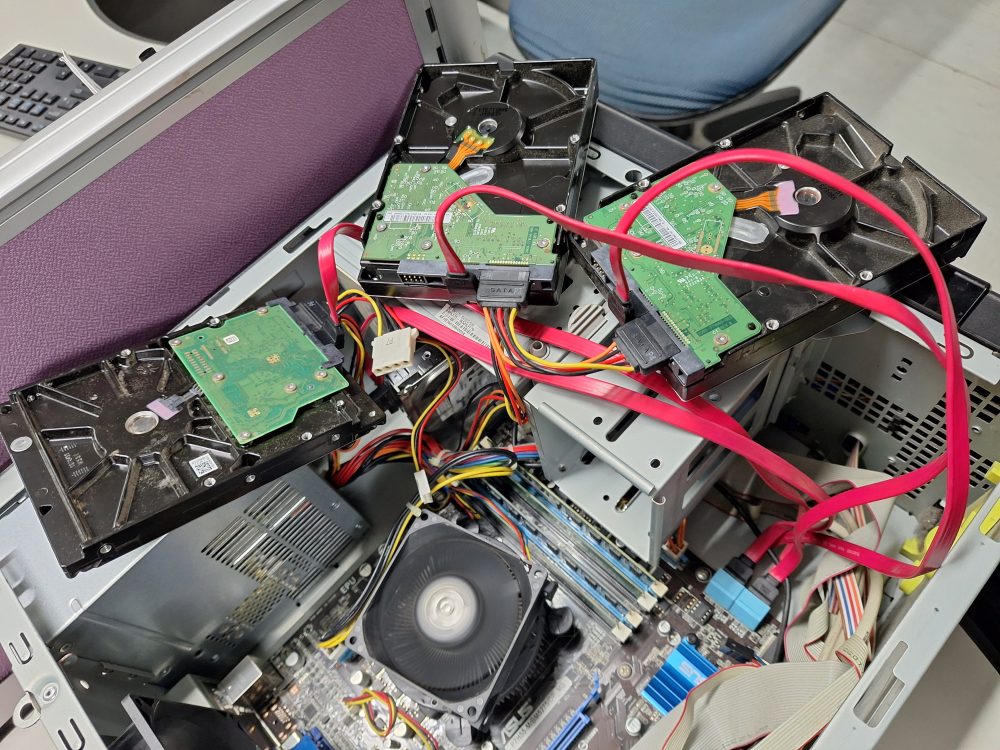

8顆硬碟全上，試刷，ya~~ good! DS1821+可以完整抓到8顆硬碟!!!! 讚!!

*****************************************************************************************************

在 lab上證實已經可以使用了，接著就是準備另外四顆2TB硬碟湊總共8顆做RAID5 (2TB*8顆-2TB=14TB可使用空間) 因為建置這台NAS都是用自己私房錢處理的，第一批的4顆全新2TB的硬碟已經花了不少錢，所以後面這四顆2TB的硬碟機就上網徵求，也很幸運的徵求到了4顆，歡欣喜地的準備把家裡的NAS打掉重練。

原本的四顆硬碟機已經安裝於3.5″的硬碟槽中，已經沒有多餘的空間可以安裝硬碟，於是在網路上看到有硬碟籠，這硬碟籠必須安裝在CD-CROM的槽位中，要三CD-ROM的高度就可以安裝硬碟籠，這硬碟籠可以塞下5顆3.5″硬碟機

安裝四顆硬碟試試看，還蠻牢靠的!

*****************************************************************************************************

前面帶一顆12cm*12cm的風扇，可以有效持續散熱但也不會太吵

*****************************************************************************************************

硬碟龍背面

*****************************************************************************************************

硬碟籠正面

*****************************************************************************************************

硬碟籠 空的狀態，就是一個鐵架而已，淘寶買很便宜內

*****************************************************************************************************

硬碟籠附的硬碟支架，直接接上硬碟讓硬碟滑入就可以了

硬碟籠淘寶到貨，是不是很讚?對!我也覺得很讚，硬碟準備好了，硬碟籠準備好了，機器裡面的資料已經備份!，關機後準備拆機裝機了，結果………………..

又出包了

因為沒有先拆開原本的機殼看一下內部板金結構，只有從外觀判定有三個CD-ROM的擴充槽高度，又出包了，剛剛說了，硬碟籠要實實在在吃掉3個CD-ROM的高度。

看吧，這張圖的最上方就不足3個CD-ROM的高度，所以硬碟籠不能用。

怎麼辦? 怎麼辦? 主機板買了，硬碟也收到了，現在該不會要我換 CASE吧!
CASE又是一筆支出耶，沒有個台幣2000元能夠買到嗎?

於是在淘寶上真的讓我找到一個我覺得非常完美的機箱 半島鐵盒 F10機箱

好多風扇，都不會過熱

*****************************************************************************************************

風扇多，都是 12CM的大風扇，又可以吃得下 ATX的主機板，真的很不錯，空殼+兩岸運費合台幣約1200元左右，有心動耶~

*****************************************************************************************************

不過

我發現了這個東西，一個只要台幣不到50元，我買了四個，也就是準備拿來安裝硬碟後鎖在主機板的VGA與 PCI槽上，充分利用機殼空間，一樣淘寶買，等貨物到了，就可以開始升級(開心)，硬碟架2024.06.19到貨

*****************************************************************************************************

開心的等貨到，結果

又出包了

主機板是ATX的Size大小，放不下，放不下，放不下，無奈，無奈，無奈，三聲無奈

淘寶的機殼，之前就有在看半島鐵盒的F10這個CASE，但是看了評價，似乎有淘客反饋安裝上ATX的主板之後SATA的PORT接口會被硬碟架給擋住，導致SATA排線無法安裝，SO…………….. 放棄。 台灣找好了~

*****************************************************************************************************

每一個新的case都好貴，都透明的玻璃或是壓克力，硬碟安裝也不夠多，後來皇天不負苦心人，我找到了一咖庫存的case，也不貴，$499，運費$100，算是很低價了。

外觀對我來說不重要，我不是外貿協會的，這CASE是要丟在我家電視後面，只要功能有到這樣就可以惹!這個CASE正合我意，3.5″硬碟可以鎖4顆前面還有風扇對硬碟吹，我的硬碟籠再請出來安裝在上面的CD-ROM槽位上，另外的4-5顆硬碟就可以安裝在這兒。

手刀下標，等到貨來搞(2024.06.20下標)

*****************************************************************************************************

2024.06.21機殼到貨，傍晚下班就開搞!!!!

一個一個零件安裝好，通通都給他定位，整整齊齊的看起來就是蘇湖

*****************************************************************************************************

接下來要說一下風扇，風扇都是吃DC 12V的，主機板有的有Q-FAN可以控制，但是我就是覺得不優，所以我沒有從主機板上的Q-FAN來接風扇，風扇直接接12V DC轉速又太高一整個擾人~所以!!!!!

開搞

拿出庫存的線材，把風扇的供電從12V DC改接為5V DC，當然風扇的額定電壓我是無法改的，講白話一點就是風扇吃12V DC但是我拿5V DC給他吃，這樣風扇他會緩慢速靜音運轉，雖然沒有大的風通量，也是有達到熱對流散熱的效用。

通常大4Pin的接電都是取黃+12V與黑(接地，依照上面所說，改一下，將取電的紅色+點線從黃色纜線上剪斷改接到紅色(+5V DC)纜線上，這樣就得到5V DC的供電了

*****************************************************************************************************

接著拿出庫存的快速接頭的公母頭，接成1對3的分接頭供電給3個風扇(分別是2個8cm*8cm與一個 12cm*12cm)使用

*****************************************************************************************************

接著再把風扇清潔保養一下，細部分解拆開清潔後在必須要潤滑的部位都上福士耐高溫黃油

拆開，通通拆開，不過這好像根本篇的主題不大相符

把這個撬開就可以分解風扇

*****************************************************************************************************

三個風扇，排排站，裝上case!!!

*****************************************************************************************************

萬事俱備，只欠東風! 這東風是啥?

啊就是

黑群暉導引啊

開刷

原本的DS920+是用Arpl-i18n的導引刷的，本次硬體升級(硬碟增加)DS920將無法使用，所以之前在LAB上就走過刷DS1821+來用，所以這次也會刷DS1821+來用

先試試看ARP吧……….啊勒~~ ARP的導引竟然沒有 DS1821+的型號可以刷!!!!!! 只有SA6400，我不想要刷SA6400

退而求其次，刷RR吧!!不想要刷內地反向工程的導引(沒有要引戰)，RR刷下去，靠北~~~ DSM無法開機!!!! 無法開機!!!無法開機!!!! 冏

最後(我在LAB用我這片買的主機板試刷的時候就是走Arpl-i18n的導引刷的，現在回魂想起來了，所以在把USB隨身碟刷成Arpl-i18n的導引

一刷成功，嘿嘿~~~

使用 Arpl-i18n V23.10.4 刷上 DS1821+使用

*****************************************************************************************************

確認風扇都有轉動，就把殼子蓋上，放在電視後面，不佔位置。

*****************************************************************************************************

2TB*8顆做RAID5

*****************************************************************************************************

聯合國大軍，什麼廠牌都有，雞蛋不要放在同一個籃子。

*****************************************************************************************************

在沒有開冷氣(2024.06.22本日中午氣溫35度西，硬碟溫度得到最高46度，還可以接受，不要往上在上去就好了。

寫到這邊也該告一段落，機器上線，開好帳號與權限開始讓他做他該做的事情，穩定!靠譜就得勒……

謝謝收看

2024.06.22 15:14
